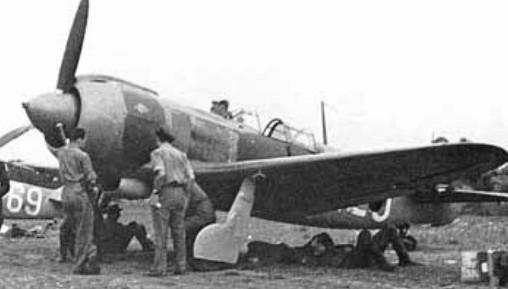

ОКБ им. Лавочкина Ла-5
 Истребитель

     Коллектив конструкторского бюро, возглавляемого С.А. Лавочкиным, в декабре 1941 года завершил модификацию строившегося серийно истребителя ЛаГГ-З под звездообразный двигатель АШ-82. Переделки были сравнительно небольшие, размеры и конструкция самолета сохранились, но из-за большего миделя нового двигателя на борта фюзеляжа надставили вторую, неработающую обшивку. Сделано это было для того, чтобы не приостанавливать массового выпуска самолетов. В дальнейшем фюзеляж был переделан. Усилено было и вооружение самолета. Вместо одной пушки на ЛаГГ-З, на его новом варианте, установили две 20-мм пушки ШВАК. Площадь крыла Ла-5 - 17,37 квадратных метров, вес пустого - 2740 кг, взлетный - 3230 кг. Модифицированный самолет, получивший марку Ла-5, приняли для массового производства. Уже в сентябре 1942 года истребительные полки, оснащенные машинами Ла-5, участвовали в сражении под Сталинградом и добились крупных успехов.

     Бои показали, что новый советский истребитель обладает серьезными преимуществами перед фашистскими самолетами такого же класса. Его скорость - 613 км/час при хорошей маневренности была выше скорости лучших истребителей противника. Фюзеляж - полумонокок, выклеенный из березового шпона толщиной 1,15-0,75 мм в пять-восемь слоев, с уменьшением толщины от носа к хвосту. На первых порах еще оставалась двойная обшивка фюзеляжа за капотом, но потом фюзеляж полностью переделали в полном соответствии с габаритами двигателя М-82. Крыло - двухлонжеронное, площадью 17,56 квадратных метров и размахом 9,8 м, с предкрылками. Элероны небольшого размаха, щелевые, обшивка - полотно. Обшивка крыла - фанера в 3 мм. Вооружение Ла-5 состояло из двух синхронных пушек ШВАК. Оперативность выполнения большого объема доводочных работ в ходе испытаний Ла-5 в значительной степени определялась тесным взаимодействием КБ С.А.Лавочкина с НИИ ВВС, ЛИИ, ЦИАМ и КБ А. Д. Швецова. Благодаря этому удалось в кратчайшие сроки решить множество вопросов, связанных в основном с компоновкой силовой установки, и довести Ла-5 до серии, прежде чем на конвейере вместо ЛаГГа появился другой истребитель.

    Производство Ла-5 быстро наращивалось, и уже осенью 1942 г. под Сталинградом появились первые авиационные полки, имевшие на вооружении этот истребитель. Надо сказать, что Ла-5 не был единственным вариантом переделки ЛаГГ-З под мотор М-82. Еще летом 1941г. подобную модификацию осуществили в Москве под руководством М. И. Гудкова (самолет назывался Гу-82). Этот самолет получил хороший отзыв НИИ ВВС. Последующая эвакуация и, видимо, недооценка в тот момент важности такой работы сильно затянули испытания и доводку этого истребителя. Что касается Ла-5, то он быстро завоевал признание.

     Большие скорости горизонтального полета, неплохая скороподъемность и приемистость в сочетании с лучшей, чем у ЛаГГ-3, маневренностью на вертикалях, обусловили резкий качественный скачок при переходе от ЛаГГ-3 к Ла-5. Мотор воздушного охлаждения имел большую живучесть, чем мотор жидкостного охлаждения, и одновременно являлся своеобразной защитой летчика от огня с передней полусферы. Используя это свойство, летчики, летавшие на Ла-5, смело шли в лобовые атаки, навязывая противнику выгодную для себя тактику боя. Но все достоинства Ла-5 на фронте проявились не сразу. Первое время из-за ряда "детских болезней" его боевые качества существенно снижались. Конечно, при переходе к серийному выпуску летные данные Ла-5 по сравнению с его опытным экземпляром несколько ухудшились, но не столь значительно, как у других советских истребителей. Так, скорость на малых и средних высотах снизилась всего на 7-11 км/ч, скороподъемность почти не изменилась, а время виража благодаря установке предкрылков даже уменьшилось с 25 до 22,6 с. Однако реализовать максимальные возможности истребителя в бою было трудно. Перегрев мотора ограничивал время использования максимальной мощности, маслосистема нуждалась в доработке, в кабине летчика температура воздуха достигала 55-60° С, нуждалась в улучшении система аварийного сброса фонаря и качество плексигласа. В 1943 г. было выпущено 5047 истребителей Ла-5.

    В начале 1943 года на Ла-5 стали ставить форсированный двигатель М-82Ф. Мощность его по сравнению с М-82 не изменилась, но благодаря проведенным доработкам 10-минутный форсажный режим М-82 стал для М-82Ф номинальным. Это повысило боеспособность Ла-5, так как позволяло вести бой на небольших высотах на повышенном по мощности режиме работы двигателя. Вскоре на этом истребителе фонарь кабины летчика стали выполнять с улучшенным обзором как передней, так и задней полусферы. Для защиты летчика фонарь оборудовался передним и задним бронестеклами. Истребитель Ла-5Ф, как часто называли этот вариант Ла-5, выпускался до весны 1944 г. и был самым массовым в 1943 г. в соотношении с другими вариантами Ла-5.

    По сравнению с самолетом Ме-1090-2 и G-4 истребитель Ла-5Ф имел до высоты 6 км значительно меньшие время и радиус виража, поэтому мог зайти в хвост Me-109G через три-четыре виража. Это подтвердили сравнительные испытания и показательные воздушные "бои" между этими самолетами, проведенные в НИИ ВВС в 1943 г. На основании результатов этих испытаний было также установлено, что вертикальный маневр Ла-5Ф и указанных модификаций Ме-109 был практически одинаков до высоты 3,5 км. На больших высотах преимущество в этом виде маневра переходило к Ме-109. Тем не менее, умело сочетая горизонтальный и вертикальный маневр, летчик Ла-5Ф мог владеть инициативой воздушного боя до высоты 4 км.

    По сравнению с FW-190A-4 и А-5 истребитель Ла-5Ф, как свидетельствуют результаты сравнительных испытаний, имел преимущество по скорости и всем видам маневра во всем диапазоне высот, где в основном велись воздушные бои.

    К концу 1942 г. моторостроители создали модификацию двигателя М-82 с на номинальном режиме по сравнению с карбюраторным двигателем непосредственным впрыском топлива в цилиндры, подучившего обозначение М-82НВ. Он имел повышенную мощность М-82. В декабре 1942 г. этот мотор успешно прошел летные испытания на истребителе Ла-5, а вскоре был создан известный впоследствии мотор М-82ФН (имевший вначале обозначение М-82ФНВ) также с непосредственным впрыском топлива в цилиндры. По основным показателям он оказался очень удачным и обладал повышенной надежностью. Этот мотор широко применялся не только в период Великой Отечественной войны, но и в послевоенное время. По сравнению с М-82 он обладал большей мощностью (на взлете 1850 л. с. вместо 1700 л. с.).

    В ОКБ С.А.Лавочкина под этот мотор разрабатывался новый вариант самолета Ла-5, в котором конструкторы реализовали почти все рекомендации ЦАГИ по улучшению его аэродинамики, снизили вес благодаря замене деревянных лонжеронов крыла металлическими, а также за счет других изменений в конструкции самолета, усовершенствовали систему выхлопа и др. Иначе говоря, конструкторы тщательно искали каждую возможность, чтобы улучшить свой истребитель. Комплекс проведенных мер дал отличные результаты. На заводских испытаниях в марте 1943 г. опытный Ла-5ФН (такое обозначение вскоре получил этот самолет) продемонстрировал очень высокие летные качества: при весе 3158кгс его максимальная скорость на высоте достигла 650 км/ч, у земли на форсаже - 598 км/ч, набор высоты 5 км занимал всего 4,7 мин.

    В Ла-5ФН кроме модернизированной силовой установки были внесены следующие изменения: облегчено шасси, улучшена теплоизоляция кабины, снижены усилия на ручке управления и педалях.

    Таким образом, внесенные изменения позволили существенно улучшить летные данные Ла-5ФН по сравнению с данными первого опытного самолета Ла-5 с мотором М-82. После успешно проведенных в апреле 1943 г. государственных испытаний Ла-5ФН был запущен в серию.

    В период сражения на Курской дуге в боевых действиях уже участвовали авиаполки, имевшие на вооружении эти самолеты. Правда, при переходе к серийному производству не удалось сразу реализовать все усовершенствования, намеченные КБ. Так, например, из-за дефицита дюралюминия лонжероны крыла остались деревянными, что увеличило вес серийных экземпляров, да и производственное изготовление было менее качественным. Это, конечно, привело к снижению летных данных, но тем не менее серийные Ла-5ФН по основным показателям превосходили новые немецкие самолеты и были заслуженно высоко оценены фронтовыми летчиками.

     Вскоре после начала серийного производства Ла-5ФН было улучшено его управление. Самолет стал одним из самых легкоуправляемых истребителей, отлично держался в глубоком вираже и обладал исключительно высокими маневренными данными. Но в то же время температура в кабине летчика, хотя и стала ниже, чем у Ла-5, все же оставалась довольно высокой. В 1943 г. было выпущено 1050 Ла-5ФН.

    Сравнительные испытания в НИИ ВВС в 1943 г. показали, что по сравнению с трехточечным вариантом Ме-1090-2 - самым скоростным и маневренным из всех серийных немецких истребителей до второй половины 1944 г. самолет Ла-5ФН имел до высоты 5 км преимущество в горизонтальном маневре и через четыре - шесть виражей мог зайти в хвост Ме-1090-2 на дистанцию прицельного огня. На высотах 5 - 8 км, где воздушные бои велись редко, горизонтальная маневренность Ла-5ФН и Ме-1090-2 была практически одинаковой. В вертикальном маневре Ла-5ФН имел преимущество перед Ме-1090-2 на высотах до 3 км, незначительное преимущество в диапазоне высот 3-5 км и практически одинаковую маневренность на высотах 5 - 8 км. Таким образом, в воздушном бою инициатива оставалась постоянно за Ла-5ФН, который мог успешно вести наступательный бой с Ме-1090-2 и навязывать ему свою тактику. Преимущество Ла-5ФН перед Ме-1090-4 было более заметным, а по сравнению с FW-190A-4 и А-5 он имел явное превосходство в скорости и во всех видах маневра.

    Подтверждением высоких боевых качеств Ла-5ФН могут служить войсковые испытания, проведенные в июле - августе 1943 г. на Брянском фронте, когда летчики на 14 самолетах Ла-5ФН в 25 воздушных боях сбили 33 самолета противника (21 - FW490, 3 - Ме-1090-2, 5 - Ju-88, I-Ju-87, 3-He-111), а потеряли лишь четыре истребителя.

    Кроме боевого Ла-5 в 1943 г. был выпущен на испытания его двухместный учебный вариант Ла-5УТИ. Необходимость в подобном самолете ощущалась весьма остро, о чем свидетельствует тот факт, что в действующей армии в 1944 г., не дожидаясь поступления серийных учебных истребителей, уже предпринимались, и не без успеха, попытки переделать Ла-5 из одноместного в двухместный. Доводка Ла-5УТИ несколько затянулась, и он стал поступать в строевые части и запасные авиаполки только в 1944 г.

    Что касается Ла-5ФН, то в 1943 г. по комплексу летных характеристик он стал сильнейшим серийным советским истребителем воздушного боя.

Тактико-технические характеристики Ла-5 (Ла-5ФН):

Год принятия на вооружение - 1942 (1943)
Размах крыла - 9,80 м
Длина - 8,67 (8,60) м
Высота - 2,54 м
Площадь крыла - 17,37 (17,50) кв.м
Масса, кг
- пустого - 2740 (2828)
- взлетная - 3230 (3290)
Тип двигателя - 1 ПД Швецов М-82 (АШ-82ФН)
Мощность - 1700 л.с. (1850 л.с.)
Максимальная скорость, км/ч
- у земли - 558
- на высоте - 613 (634)
Практическая дальность - 1000 км
Боевая дальность - 780 км
Максимальная скороподъемность - 940 (961) м/мин
Практический потолок - 10650 (10750) м
Экипаж - 1 чел

Вооружение: 2 20-мм пушки ШВАК, 2 100-кг бомбы ФАБ-100.
