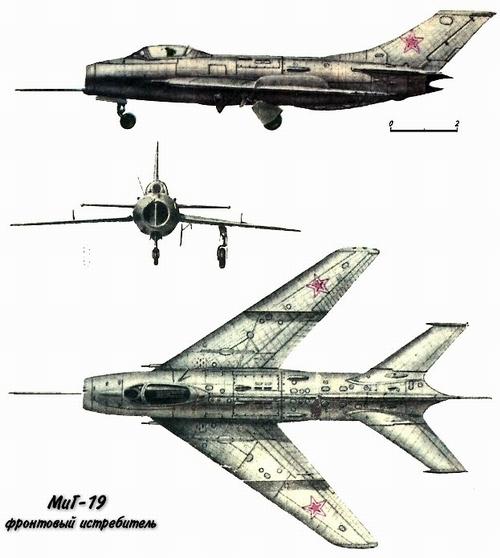

ОКБ им. Микояна МиГ-19
Фронтовой истребитель / истребитель-перехватчик

   МиГ-19 - первый в мире серийный сверхзвуковой истребитель. Самолет выполнен по нормальной аэродинамической схеме со среднерасположенным крылом большого удлинения и стреловидности. Фюзеляж круглого в носовой и овального в задней части сечения.

   МиГ-19 начал серийно выпускаться п 1955 г. и стал одним из основных самолётов советских ВВС и авиации войск ПВО. В России построено 2069 самолетов, 103 — в Чехословакии и большое количество в Китае.

   МиГ-19 различных модификаций широко поставлялся в зарубежные страны -Афганистан, Болгарию, Венгрию. Германию, Индонезию, Ирак, КНДР, КНР. Кубу, Польшу, Румынию, Чехословакию (в ряде этих стран находится в эксплуатации по настоящее время).

   В истории авиации есть немало машин, получивших широкую известность. К ним относятся и серийные самолеты, к примеру, истребитель И-16, сражавшийся в небе Халхик-Гола, Испании, Китая и с честью выдержавший самый трудный, начальный период Великой Отечественной войны, и уникальные машины, намного опередившие свое время подобно четырехмоторному бомбардировщику “Илья Муромец”, и некоторые экзотичные летательные аппараты вроде триплана КОМТА. О таких машинах много писали, и популярны они не только среди специалистов. В этом отношении нашему первому сверхзвуковому истребителю МиГ-19 как-то “не повезло”. Появившись в промежутке между такими этапными машинами, как МиГ-15 и МиГ-21, “девятнадцатый” оказался в тени славы выдающихся собратьев. А жаль — ведь именно с него начался новый период развития советских истребителей.

   Да, МиГ-19 был одновременно первым и последним. Первым отечественным серийным сверхзвуковым истребителем и последней микояновской машиной со стреловидным крылом. После появления первой “стрелки”, созданной в ОКБ А. И. Микояна — МиГ-15, в небо поднялась его усовершенствованная модификация МиГ-17, отличавшаяся удлиненным фюзеляжем и крылом увеличенной на 10° стреловидности. Поначалу эту машину так и называли — стрела 45°.

   В 1951 году последовала экспериментальная двухдвигательная модификация МиГ-17 — СМ-1, созданная исключительно для отработки в летных условиях новых, компактных авиадвигателей АМ-5 конструкции А. Микулина, именно ими вскоре оснастили всепогодные барражирующие перехватчики Як-25.

   Полеты СМ-1 показали, что машина перспективная, поэтому ОКБ создан новый вариант — СМ-2 — со стреловидностью крыла уже 55°.

   Летные испытания СМ-2, начавшиеся 27 мая 1952 года, завершились далеко не скоро. Не сразу машина вышла “на сверхзвук”, поскольку тяги двух двигателей АМ-5 оказалось маловато. Потом выяснилось, что стабилизатор, установленный в верхней части киля, на больших скоростях действует недостаточно эффективно. Положение изменилось к лучшему после того, как стабилизатор перенесли на фюзеляж.

   Появление более мощных двигателей АМ-9 и РД-9Б, оснащенных форсажной камерой, заставило конструкторов основательно переделать хвостовую часть машины, и 5 января 1954 года летчик-испытатель Г. А. Седов поднял в воздух самолет СМ-9. Испытания его прошли успешно, и вскоре эта машина пошла в серийное производство под обозначением МиГ-19. Он оказался отменным боевым самолетом. Не уступая по летным данным американскому истребителю Норт-Америкен Ф-100 “Супер Сейбр”, “девятнадцатый” превосходил его в скорости более чем на 100 км/ч, обладал лучшей маневренностью.

   Естественно, все это далось авиаконструкторам далеко не сразу. К примеру, в ходе испытаний МиГ-19 обнаружилось, что на сверхзвуковых скоростях заметно ухудшается управление самолетом. Оказалось, что причиной тому была традиционная схема горизонтального оперения, обычно состоявшего из двух частей — неподвижного стабилизатора и расположенного за ним руля, отклоняющегося вверх и вниз. Как только истребитель превышал скорость звука, такой руль практически переставал создавать аэродинамическую силу, поднимавшую или опускавшую хвост самолета. Выход был один — отказаться от привычной схемы, поручив роль руля всему стабилизатору. И МиГ-19 на сверхзвуке стал послушен воле пилота. Зато... сразу ухудшилось управление машиной на дозвуковых скоростях — истребитель стал слишком чутко реагировать на любое отклонение стабилизатора и для небольшого даже изменения траектории летчику приходилось делать чуть ли не микроскопические движения ручкой управления. Но ведь в полете, тем более боевом, пилот должен вести машину почти рефлекторно, особенно не раздумывая, как следует действовать рулями на данной скорости.

   Выход из положения отыскал А. Минаев, впоследствии видный авиационный деятель и историк авиации. По его предложению была создана автоматическая система, учитывавшая изменения скорости и высоты полета и в зависимости от этого менявшая угол отклонения стабилизатора. Так появился МиГ-19С, положивший начало многочисленному семейству серийных и опытных истребителей.

   Представителем его был и всепогодный перехватчик МиГ-19П, оснащенный радиолокационной станцией, позволявшей обнаруживать воздушные цели на значительном расстоянии и в любую погоду, а затем наводить на них ракеты класса “воздух — воздух”. Для того чтобы установить на сравнительно небольшом истребителе радиолокатор, инженерам пришлось удлинить носовую часть, придав ей иные обводы. Другой особенностью МиГ-19П было то, что вместо крыльевых установок пушек на нем имелись пусковые для ракет. Следом за МиГ-19П появился опытный СМ-10, оснащенный системой дозаправки топливом в воздухе, и СМ-20. Последний самолет облетывал знаменитый ас, дважды Герой Советского Союза Амет-Хан Султан, ставший в послевоенные годы летчиком-испытателем. Эта модификация “девятнадцатого” могла стыковаться в полете с тяжелым бомбардировщиком. В этом случае истребитель, “экономя” собственное топливо, мог совершать полеты на значительную дальность.

   Новый шаг к большим скоростям конструкторам удалось сделать на самолетах типа СМ-12, оснащенных воздухозаборником с острой “губой” — так техники прозвали кромку входного отверстия. Именно на CM-12 летчики-испытатели достигли скорости 1720 км/ч и высоты 17 тыс. м.

   Заслуживают внимания и работы по оснащению МиГ-19 ускорителями. Так, под фюзеляжем высотного перехватчика СМ-50 установили дополнительный жидкостно-реактивный двигатель конструкции А. М. Исаева, с помощью которого пилотам удалось развить скорость 1800 км/ч и подняться на 24 тыс. м.

   Специально для безаэродромного старта был создан самолет СМ-30, взлетавший с рампы, которую обычный тягач мог доставить в любую точку. При взлете тяга двигателей истребителя умножалась тягой порохового ускорителя, сбрасываемого после того, как самолет оказывался в воздухе. Одиннадцать раз летчик-испытатель. Герой Советского Союза Г. М. Шиянов столь необычным способом поднимал СМ-30 в небо.

   Создание ряда модификаций истребителя МиГ-19 было бы невозможно без самоотверженного труда авиаконструкторов, летчиков-испытателей, инженеров, техников. Для них же работа над “девятнадцатым” стала своеобразным университетом, курс которого позволил перейти к прославленному истребителю МиГ-21 с треугольным крылом, который развивал скорость, почти вдвое превосходящую скорость звука.

Разновидности модели МиГ-19:

МиГ-19 — модель на основе опытного самолета И-360 (СМ-2) с двумя ТРДФ АМ-9Б (2х2600 кгс без ФК и 2х3250 кгс на форсажном режиме) и крылом стреловидностыо 5,5 град (по 1/4 хорд). Поступил на вооружение в марте 1955 года.

МиГ-19С — серийная базовая модель на основе МиГ-19, оснащена цельноповоротным стабилизатором. Достигнута рекордная скороподъемность 180 м/с и максимальная скорость, соответствующая М-1,462.

МиГ-19П — истребитель-перехватчик для борьбы с бомбардировщиками противника в плохих погодных условиях и ночью, оснащенный радиоприцелом РП-1 "Изумруд" (дальность обнаружения цели ЭПР 16 кв.м— 12км, дальность сопровождения — 2 км).

МиГ-19ПМ — перехватчик-ракетоносец. Пушечное вооружение отсутствовало. Оснащался четырьмя ракетами с радиокомандной системой наведения и РПС "Изумруд".

МиГ-19СВ — высотный дневной перехватчик — максимально облегченный вариант самолета МиГ-19С. Его вооружение составляла одна пушка HP-30. В декабре 1956 г. на нем был достигнут потолок высоты 20740 м.

На базе истребителя МиГ-19 было построено значительное число опытных самолетов (МиГ-19ПМ, МиГ-19ПМУ, СМ-10, СМ-20, СМ-ЗО, МиГ-19СУ и другие) для отработки новых систем вооружения, бортового оборудования, двигателей, дозаправки в воздухе и старта с катапульты.

Вооружение:

МиГ-19С - три пушки HP-30 (30 мм, 210 патронов каждая), МиГ-19П - три пушки HP-30 (30 мм, 140 патронов каждая), МиГ-19ПМ - четыре УР К-5 (???) с радиокомандной системой наведения и РЛС "Изумруд".
