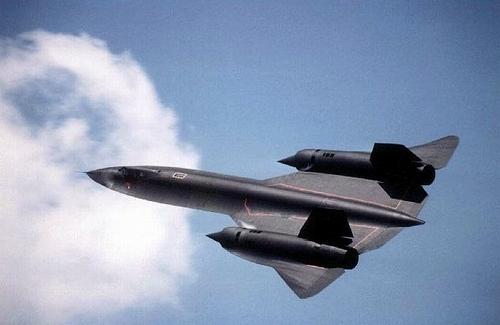

Lockheed SR-71A Blackbird
Высотный разведчик

    Пожалуй, нет в мировой истории такого самолета, который заслуживал бы столь большого внимания и восхищения, как стратегический разведчик SR-71A. Неординарный по внешнему обличью, сей летательный аппарат напоминает дикого хищника, распластавшегося в энергичном прыжке, будто страшная своим изяществом киплинговская Багира. Эта машина с ее летно-техническими характеристиками и привлекательной наружностью поражает воображение всех и каждого: от высокопрофессиональных специалистов до серых дилетантов. Выкрашенная в нарочито черный цвет, она предстает прекрасной и на земле, и в воздухе. Ее конструкция, устройство и сложение неповторимы. Видит, бог! Об этом создании ума и рук человеческих надобно говорить, как о женщине буйного нрава...

    Работы по созданию SR-71A были начаты в конце 50-х годов и проводились под строжайшей секретностью, так как американской разведке стала известна деятельность ОКБ-256 П. В. Цыбина по созданию объектов УPCФ и УРСРФ. Долгое время об SR-71 практически ничего не сообщалось. Даже день первого полета его прототипа, 26 апреля 1962 г., получил известность только в середине 70-х годов. Его проектирование на фирме Локхид началось в 1958 г. после объявления конкурса на лучший стратегический разведчик. Среди участников были фирмы Боинг, Конвер и Норт Америкен. Проект авиаконцерна Локхид был принят к дальнейшим разработкам, и, как говорят, маховик был запущен.

    Первые три образца самолета по теме А-11 строились как истребители-перехватчики и получили официальное обозначение YF-12A. В 1965 г. на двух из них были установлены мировые рекорды скорости полета. Серийно выпускался вариант стратегического разведчика SR-71A, первый образец которого был облетан 22 декабря 1964 г. Всего же вместе с учебно-тренировочными модификациями было построено 24 самолета. На разведчике были обновлены многие мировые рекорды скорости и высоты полета. Перелет из Америки в Европу через Атлантический океан, состоявшийся 1 сентября 1964 г., произвел фурор мирового значения. Машина преодолела расстояние 5584 км за 1 ч 55 мин (средняя скорость - 2800 км/ч). Абсолютный мировой рекорд скорости, установленный на этом самолете, Ч 3715 км/ч (!), видимо, не будет побит в течение многих десятилетий.

    Краткие сведения об этом превосходном летательном аппарате приводятся в данном материале, посвященном УРСРФ П. В. Цыбина, потому, что вместе с упомянутым выше экспериментальным УТ.188Ф английской фирмы Бристол SR-71A сближают с ними аналогичные режимы летной эксплуатации, главное целевое оборудование для ведения аэрофотосъемки на сверхзвуковой скорости, разнесенная схема силовой установки с расположением двух ТРД на удалении от фюзеляжа по размаху крыла и, наконец, примерно один и тот же период времени, когда эти самолеты были задуманы, спроектированы и построены (последовательно!).

    Как УРСРФ и УТ.188Ф, SR-71A является среднепланом. Принципиальным отличием от них стала лишь схема его продольной компоновки Ч УбесхвосткаФ. Крыло SR-71A имело редкую четырехугольную форму (трансформированный ромб) со стреловидной (60 град) передней кромкой и обратностреловидной (-10 град) задней кромкой. Набрано оно было из остроконечных криволинейных профилей относительной толщины 3,2%. Характерной особенностью крыла были передние наплывы. Центральный наплыв распространяются до самой передней точки фюзеляжа, имел ширину 3,85 м и обеспечивал устранение разбалансировки самолета на переходном скоростном режиме, соответствующем числу М=1. Еще четыре наплыва (по бортам обеих гондол ТРД) были затянуты до обечаек воздухозаборников. Они в совокупности с аэродинамической круткой концевых участков крыла способствовали увеличению аэродинамического качества самолета на сверхзвуке и уменьшению скорости полета на взлетно-посадочных режимах. Фюзеляж отличался расплющенными формами, органически переходящими в наплывы крыла, и являлся вместилищем для двухместной кабины экипажа, нескольких групп топливных баков и комплекса бортовых систем, необходимых для доставки к цели оборудования аэрофотосъемки. Органы управления состояли из двух секций руля высоты, которые замыкали заднюю кромку центроплана самолета (между гондолами ТРД), двух элеронов на концах крыла и пары цельноповоротных килей, заваленных внутрь на 20 град.

    Силовая установка состояла из двух Уопрямото-ченныхФ ТРДФ J.58 фирмы Пратт-Уитни с максимальной тягой по 7650 кгс и форсажной тягой по 14740 кгс. Входные устройства двигателей имели традиционные дня тех лет управляемые воздухозаборники с подвижными трехскачковыми конусами, которые вместе с обечайками были несколько скошены внутрь (к оси самолета) для достижения наибольшего поджатия сверхзвукового потока в сочетании с головной ударной волной, инициируемой носовой частью фюзеляжа, и приопущены вниз (на величину крейсерского угла атаки) для обеспечения набегающему потоку наибольшей площади воздухозаборников и наиболее благоприятных условий внешнего сжатия для повышения коэффициента восстановления полного давления перед компрессорами ТРД.

    Основные конструкционные материалы самолета Ч титановые сплавы, обеспечивающие необходимую прочность конструкции при аэродинамическом нагреве на скоростях, соответствующих числу М = 3.

    Первая модификация самолета использовалась в основном в интересах ЦРУ США и обозначалась A-12 (A - Article).

Основные тактико-технические характеристики SR-71:

Год принятия на вооружение - 1963
Размах крыла - 16,94 м
Длина самолета - 22,74 м
Высота самолета - 5,64 м
Площадь крыла - 167,22 кв.м
Масса, кг
- пустого самолета - 27216
- нормальная взлетная - 65772
- максимальная взлетная - 77111
Внутренние топливо - 34184 кг
Тип двигателя - 2 ТРД Pratt & Whitney JT11D-20B
Тяга нефорсированная - 2 х 10430 кгс
Тяга форсированная - 2 х 14750 кгс
Максимальная скорость - 3715 км/ч
Крейсерская скорость - 3187 км/ч
Практическая дальность - 4818 км
Дальность действия - 1946 км
Продолжительность полета - 1,3 ч.мин
Практический потолок - 30480 м
Экипаж - 2 чел
