ОКБ им. Туполева ТБ-1
Тяжелый бомбардировщик

   В 1923 - 1925 гг. в Особом техническом бюро по военным изобретениям (Остехбюро) в Ленинграде для работ В.И. Бекаури нужны были тяжелые самолеты-бомбардировщики. Сначала было намерение заказать большой бомбардировщик в Англии. Однако от этой мысли вскоре отказались, и выполнение задания было возложено на ЦАГИ. С 11 ноября 1924 г. были начаты проектирование и постройка самолета ТБ-1 (АНТ-4) под два двигателя "Нэпир-Лайон" в 450 л. с. Был установлен срок 9 месяцев. Постройка этого большого самолета производилась в неприспособленном помещении - на втором этаже дома по нынешней ул. Радио, д. 16 - и тормозилась недостатком квалифицированных рабочих. Тем не менее ровно через 9 месяцев, 11 августа 1925 г., самолет был закончен, извлечен из помещения (с проломом стены) и в октябре собран на Центральном аэродроме. По своей компоновке и линиям фюзеляжа самолет АНТ-4 явно опережал свое время. У многих наших и зарубежных авиаконструкторов тогда еще не сформировалось представление о тяжелом многомоторном бомбардировщике-моноплане.
Конструкция самолета ТБ-1, типовая для всех самолетов АНТ с гофрированной обшивкой, была цельнометаллическая из дюралюмина (первоначально кольчугалюминия) и из стали в узлах крыльев, шасси. Крыло состояло из центроплана размахом 13,5 м и отъемных консолей. Центроплан был 5-лонжеронный. Носок и задний участок центроплана - отъемные.

   Лонжероны - ферменные, клепанные из труб с наибольшим сечением в корневой части 72,6х65,6 мм и постепенным уменьшением к концам консолей до 30х25 мм. Стыки труб в полках - стандартные телескопические на 20 заклепках (4 ряда по 5 заклепок). Раскосы - трубы разных диаметров, кницы - из листов (обычно 2 мм). Кроме лонжеронов, в каркас крыла входили 18 нервюр в центроплане и по 10 в каждой консоли.
Конструкция крыла была своеобразной (не похожей на другие), рациональной и технологичной. Узлы разъема крыла имели вид простых стаканов под конусные болты в отличие от накидных гаек Юнкерса. Гофрированная обшивка имела толщину в основном 0,3 мм, кроме верхней стороны центроплана, где по ней ходили ногами. Между прочим, фирма Юнкерс пыталась возбудить судебное дело против ЦАГИ и А.Н.Туполева, обвиняя их в нарушении патентов фирмы на металлическое крыло, но успеха не имела.
Поперечное сечение - трапеция, суженная книзу. Фюзеляж состоял из трех частей, разъемных в эксплуатации. Их обозначили (как потом и во всех аналогичных самолетах) Ф-1, Ф-2, Ф-3.
Лонжероны элеронов и рулей - трубы, стабилизатора - с полками из труб и листовыми стенками. Рамы двигателя - сварные из стальных труб. Полуоси шасси (импортные) - трубы переменного сечения (обточкой) из хромоникелевой стали. Колеса спицевые 1250х250 мм. Центровка самолета 34,1 - 34,3% САХ,
Самолеты ТБ-1 (АНТ-4) обладали высокими для своего времени летными данными. С двигателями М-17 в 500/680 л. с. их скорость у земли колебалась в зависимости от установленных двигателей и вооружения, а в связи с этим и взлетного веса (6200- 7928 кг)-от 184 до 207 км/час. Превосходные лётные и эксплуатационные качества АНТ-4 продемонстрировал экипаж летчика С.А.Шестакова, который на серийном экземпляре самолета "Страна Советов" за 137 летных часов (с 23 августа по 30 октября 1929 года) пролетел по маршруту Москва - Омск - Хабаровск - Петропавловск-на-Камчатке - остров Атту -Cиэтл - Сан-Франциско - Нью-Йорк общим протяжением 21242 км. Значительную часть пути, почти 8 тыс. км, полет проходил над водой. Смена колесного шасси на поплавковое была выполнена в Хабаровске в предельно короткий срок.
Серийная постройка самолета АНТ-4 началась во второй половине 1928 года. Одновременно продолжались его испытания с различными вариантами оборудования и загрузки. С полным стрелковым вооружением - 6 пулеметами, тонной бомб и экипажем из 6 человек самолет развивал скорость 184 км/час, набирал высоту 4900 м.
В архиве ТБ-1(АНТ-4) - участие в знаменитой эпопее спасения челюскинцев. На этом самолете А.В. Ляпидевский 5 марта 1934 года вывез из ледового лагеря первую группу членов экспедиции.
Снятые с вооружения бомбардировщики ТБ-1 передавались в Гражданский воздушный флот и эксплуатировались там еще ряд лет. На этих машинах, получивших марку Г-1, перевозились главным образом грузы для народного хозяйства.

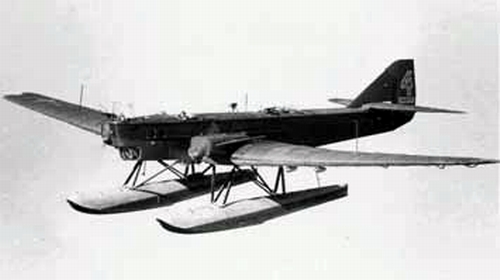

Моноплан АНТ-4 долгое время оставался лучшим в мире самолетом своего класса. После успешного перелета по маршруту Москва - Нью-Йорк, когда для участка Петропавловск-Камчатский - Сиэтл колесное шасси заменялось поплавковым, было решено построить морской вариант машины. С помощью научных работников ЦАГИ конструкторы разработали цельнометаллические поплавки. Мореходность и устойчивость самолета на рулении были хорошими, посадка - легкой. Незначительно изменились и летно-технические данные. На испытаниях морской вариант бомбардировщика, получивший название ТБ-1П (поплавковый), показал скорость 180 км/час, потолок - 3600 м.
Авиазаводы выпустили 218 самолетов ТБ-1, в том числе 66 типа ТБ-1П.

Тактико-технические характеристики
